該產品利用氣體在進氣口和出氣口兩端的壓力差作為動力，由閥座、閥蓋的相對位置來控制氣體流向的分配，推動膜片并通過雙曲柄搖桿機構產生連續不斷的運動，同時連桿機構的偏心轉動齒輪通過齒輪的傳動，驅動機械式單向計數器，通過計數器顯示燃?xì)獗淼呐艢饬?，從而達到對氣體體積的計量。
獨立機心計量機構，安裝在由優質鋁合金壓鑄、噴塑的殼體中，確保了產品的精度和高可靠性，同時承壓能力達到200Kpa。精心的綠色環保設計、精密制造、嚴格測試的GA系列燃?xì)獗韽V泛適用于天然氣、人工煤氣、液化石油氣、沼氣等氣體的計量。
產品特點：
- 上下殼體由環保優質鋁合金壓鑄成型而成。
- 表面噴塑處理，具有良好的耐腐蝕性。
- 采用旋轉移動式滑閥，滑閥材料采用高級酚醛合成樹脂
- 膜片采用先進涂膠及硫化工藝，保證膜片的耐久性能達；
- 鋁合金可以回收，綠色、環保。
- 寬計量范圍：G1.6A，G2.5A，G4A
- 高精度、長壽命、高可靠性。
- 低噪音。
- 可配脈沖傳感器，實現遠程抄表。
-可配機械式溫度補償機構，補償因溫度變化給燃?xì)獗碓斐傻挠?jì)量誤差。
技術參數：
項目 | 單位 | G1.6A | G2.5A | G4A | |
公稱流量 | m3/h | 1.6 | 2.5 | 4 | |
最大流量 | m3/h | 2.5 | 4 | 6 | |
最小流量 | m3/h | 0.016 | 0.025 | 0.04 | |
外殼材質 | 鋁 | ||||
進出口間距 | mm | 130(110) | |||
總壓力損失 | Pa | <200 | |||
工作壓力范圍 | kPa | 0.5～200 | |||
每回轉容積 | dm3 | 1.2 | |||

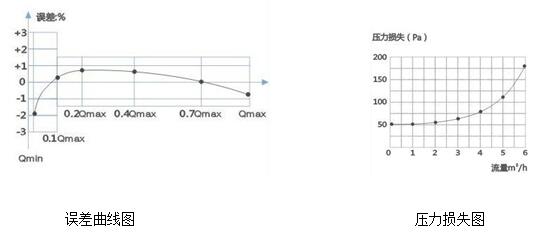

允許誤差 | Qmin≤Q<0.1Qmax | % | ±3 | ||
0.1Qmax≤Q≤Qmax | % | ±1.5 | |||
計數器最小讀數 | dm3 | 0.2 | |||
計數器最大讀數 | m3 | 99999.999 | |||
工作環境溫度 | ℃ | -25～+55 | |||
貯存溫度 | ℃ | -30～+60 | |||
聯接螺紋 | M30×2;G1 1/4(可定做) | ||||

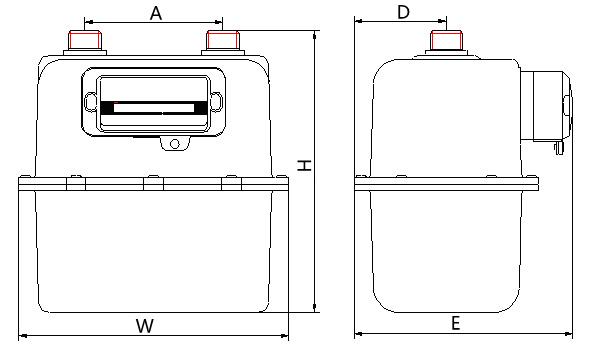

外形尺寸：
產品規格 | H | W | D | E | A | 重量 |
G1.6A,G2.5A & G4A | 224mm | 215mm | 74mm | 175mm | 130（110）mm | 1.80Kg |
